Επισκόπηση
Εναλλάκτης θερμότητας(εναλλάκτης θερμότητας), είναι το θερμό ρευστό μέρος της μεταφοράς θερμότητας στον εξοπλισμό ψυχρού υγρού, γνωστό και ως εναλλάκτες θερμότητας. Ένας εναλλάκτης θερμότητας κατέχει σημαντική θέση στη χημική, το πετρέλαιο, την ενέργεια, τα τρόφιμα και πολλές άλλες βιομηχανικές παραγωγές, ο εναλλάκτης θερμότητας στη χημική παραγωγή μπορεί να χρησιμοποιηθεί ευρέως ως θερμαντήρας, ψύκτης, συμπυκνωτής, αναβραστήρας εξατμιστή κ.λπ.
Ταξινόμηση
Για διαφορετικά μέσα, διαφορετικές συνθήκες εργασίας, διαφορετικές θερμοκρασίες, διαφορετικές πιέσεις του εναλλάκτη θερμότητας, ο τύπος δομής είναι επίσης διαφορετικός, η ειδική ταξινόμηση των εναλλάκτη θερμότητας είναι η εξής:
1, Σύμφωνα με την ταξινόμηση της αρχής μεταφοράς θερμότητας
Εναλλάκτης θερμότητας μεταξύ τοιχωμάτων
Ο εναλλάκτης θερμότητας μεταξύ των τοιχωμάτων είναι μια διαφορά θερμοκρασίας μεταξύ των δύο ρευστών στον χώρο που χωρίζεται από τη ροή του τοιχώματος, μέσω του τοιχώματος αγωγής θερμότητας και μεταφοράς ρευστού στην επιφάνεια του τοίχου, μεταφορά θερμότητας μεταξύ των δύο ρευστών. Υπάρχουν κέλυφος και σωλήνας, περίβλημα και άλλοι τύποι εναλλάκτη θερμότητας. Ο εναλλάκτης θερμότητας τοίχου σε τοίχο είναι σήμερα ο πιο ευρέως χρησιμοποιούμενος.
Εναλλάκτες θερμότητας αποθήκευσης
Εναλλάκτης θερμότητας αποθήκευσης θερμότητας μέσω του στερεού υλικού που αποτελείται από το σώμα αποθήκευσης θερμότητας, η θερμότητα από το ρευστό υψηλής θερμοκρασίας στο ρευστό χαμηλής θερμοκρασίας, το θερμό μέσο πρώτα μέσω της θέρμανσης του στερεού υλικού για να φτάσει σε μια ορισμένη θερμοκρασία, το ψυχρό μέσο και στη συνέχεια μέσω του στερεού υλικού θερμαίνεται, έτσι ώστε να επιτευχθεί ο σκοπός της μεταφοράς θερμότητας. Ο εναλλάκτης θερμότητας του συσσωρευτή θερμότητας έχει περιστροφικό τύπο, τύπο μεταγωγής βαλβίδας κ.λπ.
Έμμεσος εναλλάκτης θερμότητας συνδεδεμένος με υγρό
Ο έμμεσος εναλλάκτης θερμότητας συνδεδεμένος με υγρό είναι ένας εναλλάκτης θερμότητας στον οποίο δύο επιφανειακοί εναλλάκτες θερμότητας συνδέονται με τον φορέα θερμότητας που κυκλοφορεί μέσα τους, ο φορέας θερμότητας κυκλοφορεί μεταξύ του εναλλάκτη θερμότητας ρευστού υψηλής θερμοκρασίας και του ρευστού χαμηλής θερμοκρασίας, λαμβάνοντας θερμότητα στην υψηλή υγρό θερμοκρασίας και απελευθέρωση θερμότητας στο ρευστό χαμηλής θερμοκρασίας στον εναλλάκτη θερμότητας ρευστού χαμηλής θερμοκρασίας.
Εναλλάκτες θερμότητας απευθείας επαφής
Γνωστός και ως υβριδικός εναλλάκτης θερμότητας, αυτός ο τύπος εναλλάκτη θερμότητας είναι μια συσκευή όπου δύο ρευστά έρχονται σε άμεση επαφή και αναμιγνύονται για ανταλλαγή θερμότητας, για παράδειγμα, ένας πύργος κρύου νερού, ένας συμπυκνωτής αερίου κ.λπ.
Σύνθετος εναλλάκτης θερμότητας
Ένας συνδυασμός έμμεσης εναλλαγής θερμότητας τύπου επιφάνειας ατμού και νερού και ανταλλαγής θερμότητας μικτής ροής απευθείας νερού και νερού είναι δύο είδη εξοπλισμού ανταλλαγής θερμότητας. Σε σύγκριση με τον τύπο επιφάνειας ατμού-νερού έμμεση μεταφορά θερμότητας, με υψηλότερη απόδοση μεταφοράς θερμότητας. με την άμεση μικτή μεταφορά θερμότητας ατμού-νερού σε σύγκριση με την υψηλότερη σταθερότητα και το χαμηλότερο θόρυβο της μονάδας.
2, Ταξινόμηση κατά χρήση
Θερμάστρα
Ο θερμαντήρας πρέπει να θερμαίνει το ρευστό στην απαραίτητη θερμοκρασία, αλλά το θερμαντικό ρευστό δεν εμφανίζεται στην αλλαγή φάσης.
Προθερμαντήρας
Οι προθερμαντήρες προθερμαίνουν τα υγρά για να παρέχουν τυπικές παραμέτρους διεργασίας για λειτουργίες διεργασίας.
Υπερθερμαντήρας
Ένας υπερθερμαντήρας χρησιμοποιείται για τη θέρμανση ενός ρευστού (αέριο διεργασίας ή ατμός) σε υπερθερμασμένη κατάσταση.
Αποστακτήρας
Οι εξατμιστές χρησιμοποιούνται για τη θέρμανση των ρευστών σε θερμοκρασία πάνω από το σημείο βρασμού έτσι ώστε το ρευστό να εξατμίζεται και γενικά να έχει αλλαγή φάσης.
3, Ταξινόμηση κατά δομή

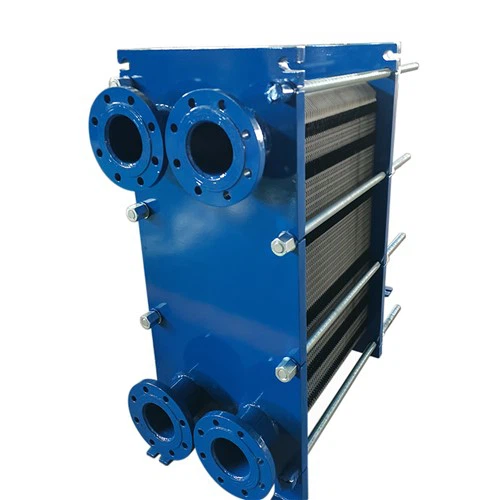

Μπορεί να χωριστεί σε εναλλάκτες θερμότητας με πλωτή κεφαλή, εναλλάκτες θερμότητας πλάκας σταθερού σωλήνα, εναλλάκτες θερμότητας πλάκας σωλήνων σχήματος U, εναλλάκτες θερμότητας πλάκας κ.λπ.
Κατάσταση του κλάδου
Οι εναλλάκτες θερμότητας στο πετρέλαιο, τη χημική, την ελαφριά βιομηχανία, τη φαρμακευτική, την ενέργεια και άλλη βιομηχανική παραγωγή, χρησιμοποιούνται συχνά για θέρμανση ρευστού χαμηλής θερμοκρασίας ή ψύξη ρευστού υψηλής θερμοκρασίας, εξάτμιση υγρού σε ατμό ή συμπύκνωση ατμού σε υγρό.
Οι εναλλάκτες θερμότητας μπορεί να είναι μια μονάδα εξοπλισμού, όπως θερμαντήρες, ψύκτες, συμπυκνωτές κ.λπ. αλλά και εξαρτήματα εξοπλισμού διεργασίας, όπως εναλλάκτες θερμότητας πύργων σύνθεσης αμμωνίας. Ο εναλλάκτης θερμότητας είναι μια σημαντική μονάδα εξοπλισμού στη χημική παραγωγή, σύμφωνα με στατιστικά στοιχεία, η χωρητικότητα του εναλλάκτη θερμότητας αντιπροσωπεύει περίπου το 20% του συνόλου του εξοπλισμού διεργασίας, κάποιοι ακόμη και μέχρι το 30%, οπότε μπορεί να φανταστεί κανείς τη σημασία του.
